V=πdn/1000

後期で作っている部品が入るケース（ハウジング）です。
ベアリングが入る穴（Φ65H7）を加工します。
2つの歯車が噛み合うので、中心間距離も重要です。

まずは、取り付け。

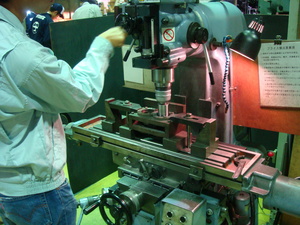

加工する機械は、立フライス盤。
ハウジングを横倒しに固定して、底面が基準になります。
取り付け精度は、0.01ミリ以内。ハンマーでトントンっと叩いて芯出しします。

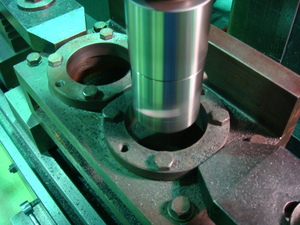

できあがりがΦ65なので0.2手前のΦ64.8あたりまで0.5mmずつ粗加工していきます。

超硬の刃物を使っているので切削速度は100m/minを目途で480rpm、1回転あたり0.15mmの送りで削ります。


仕上げ削りは、送りを0.05mm/revにして表面をキレイに仕上げます。

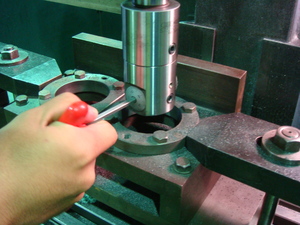

最後の切り込みでできあがり寸法が決まるのですが、その前の測定が重要です。
