2019年01月29日

691　テーパ再来

はたまたテーパ加工
前回は汎用旋盤でやっていました。
今回はCNC旋盤でチャレンジ

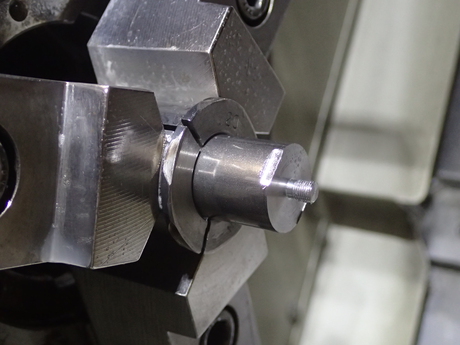

まずは大端側の雄ねじを加工。M5のピッチ0.5と頼りない感じ
二面取りも済ませています。
691　テーパ再来

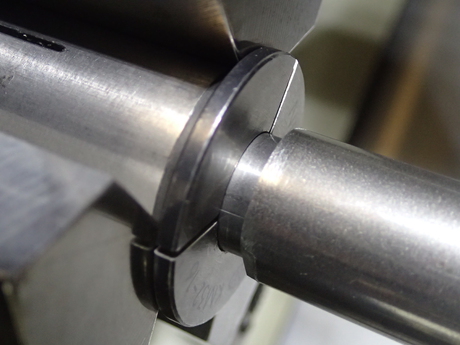

チャックにジグ用の素材を掴んでM5の雌ネジを切っておきます。
そこに先ほど加工した品物をねじ込みます。
691　テーパ再来

細長くてM5で保持しているだけなので不安ですが、切り込みも送りも少なくして削っていきます。

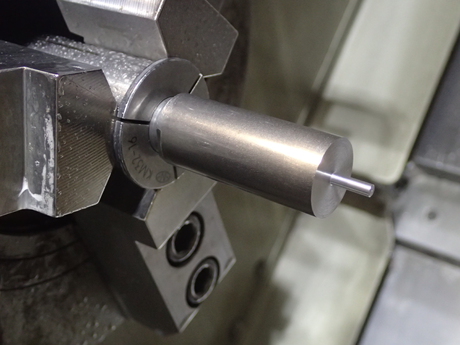

まずは剛性のあるうちに先端のΦ3を作ります。
691　テーパ再来

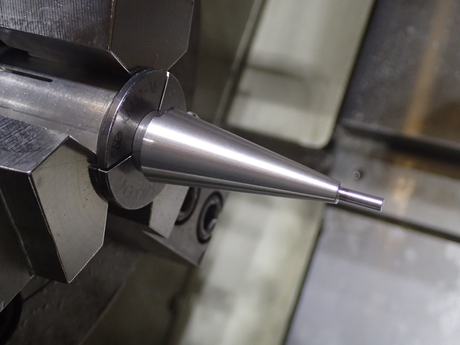

あとは機械任せでface11削り込んでいくだけです。
691　テーパ再来

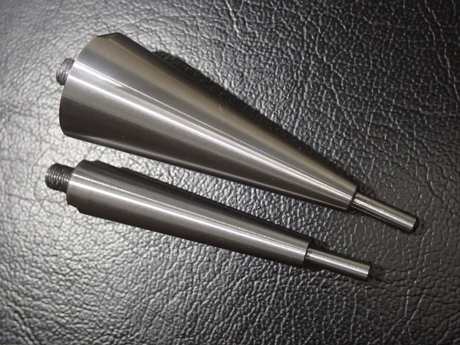

大小できあがりましたface15
691　テーパ再来



タグ ：s45c旋盤NC
