過去にも球つくりの記事がありました。

今回は直径50ミリ。
なかなかの大きさです。
まずはジグつくりから

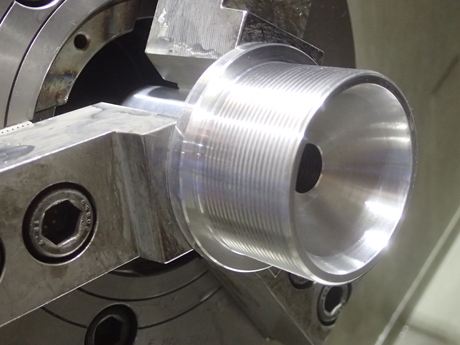

キャップ側を先に作っておいて、こちらが本体。
こうすると必ず芯が出ます。
次に使うときは、この状態で球面をパラリと削れば芯が出ます。

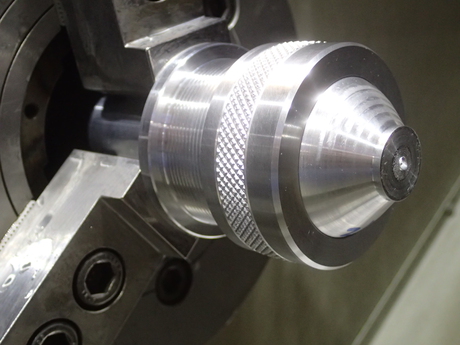

この前の工程で（写真を撮ってないのでかなり省略されています）135度まで削った球をジグに取り付けある程度芯（面振れ）を出しておきます。

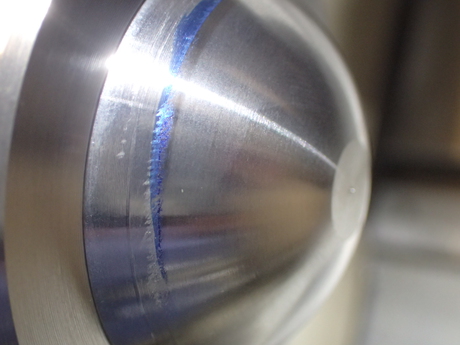

キャップを固く締めて削ったら、動いた
手で締めるくらいでは無理だよね。。。
ちょっと予想していた。
本当は溝入れて引っ掛けスパナで締めるべき。
溝を入れる工程を外した罰ですね。

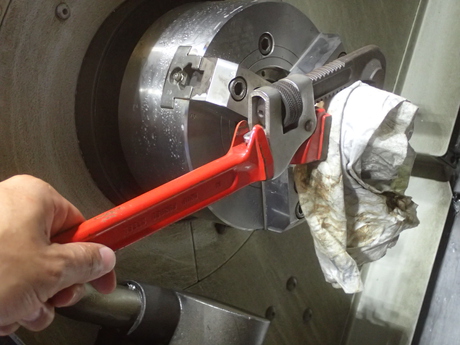

で結局、パイプレンチで締めるという格好悪い結末

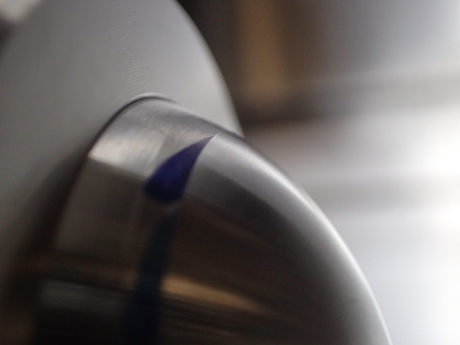

出来はこんなもんです。


先端部分は直径10ミリの平面があります。

治具つくりの話を中心に書こうと思ってましたが、写真が揃わないので中途半端な記事になってしまいました。
機会があればいずれ。。。（←こればっかだな）
