これを作るのに一苦労

写真はジグが付いたままの状態です。

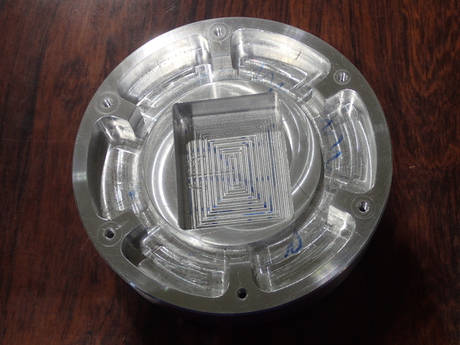

まずCNC旋盤で内側を作りました。

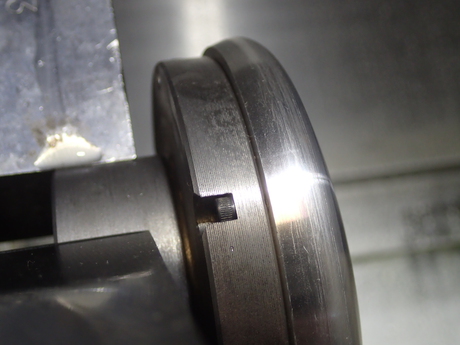

外側は掴むところがないのでネジを利用してジグに取り付けます。

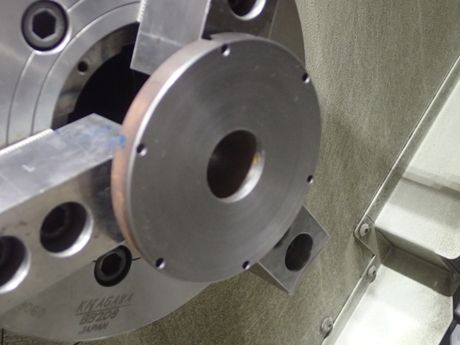

ジグだけを取り付けた状態で端面の振れを直して取り付けます。
取り付けた品物の端面で見ても良かったのですが、ステッキで切り落としてあまりに表面がガザガザだったので断念
その辺りは想定内
が・・・

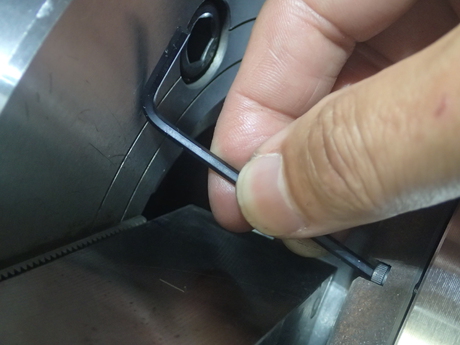

取り付けようとしたらレンチが入らない

短く切れば良いんじゃない
このサイズのレンチならおまけで付いて来るのでたくさんあるし。

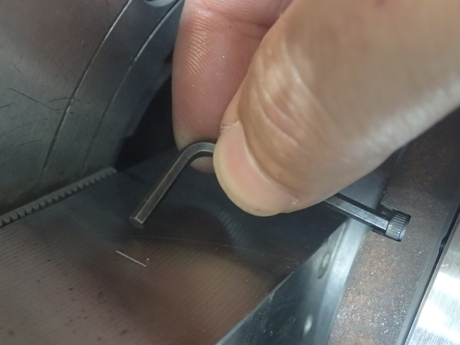

爪に当たって回せないじゃないか
チマチマ回すのは避けたい。６ヶ所もあるし。。。

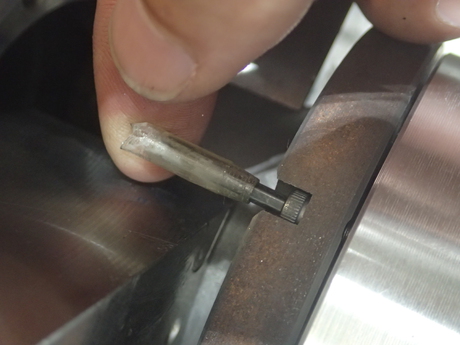

短く切った残りに回しやすいようにテープを巻いて太くして何とかしのぎました

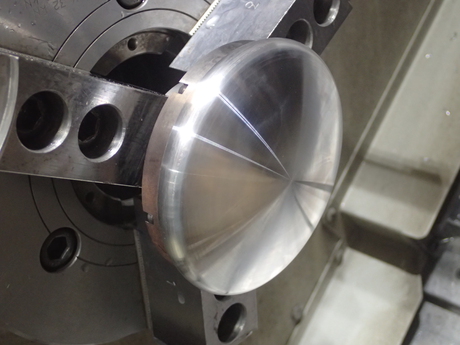

これで芯出して本締めして加工します。

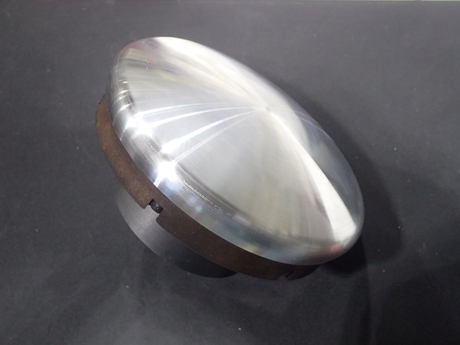

なんとか完成。
ジグのサイズはよく考えて作らないとね
