034　本日の一品（081216）

品名：5孔型先端部
材質：Al 2017
加工機械：旋盤/フライス
加工時間：2時間/2.5時間（2個分）
メモ：先端部のΦ0.6の穴がシビアです。

034　本日の一品（081216）

図面およびおまけ画像はコチラ↓
・

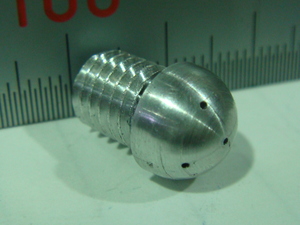

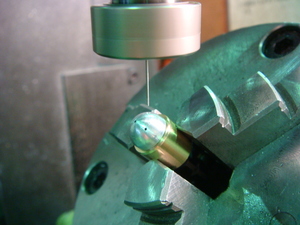

治具でネジ部を割出盤に掴んで、細穴加工。
034　本日の一品（081216）

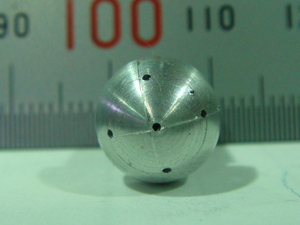

正面から見ると、真ん中と4つの穴が見えますね。
034　本日の一品（081216）

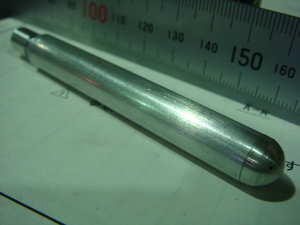

胴体とつなぐと、こんな感じ
034　本日の一品（081216）

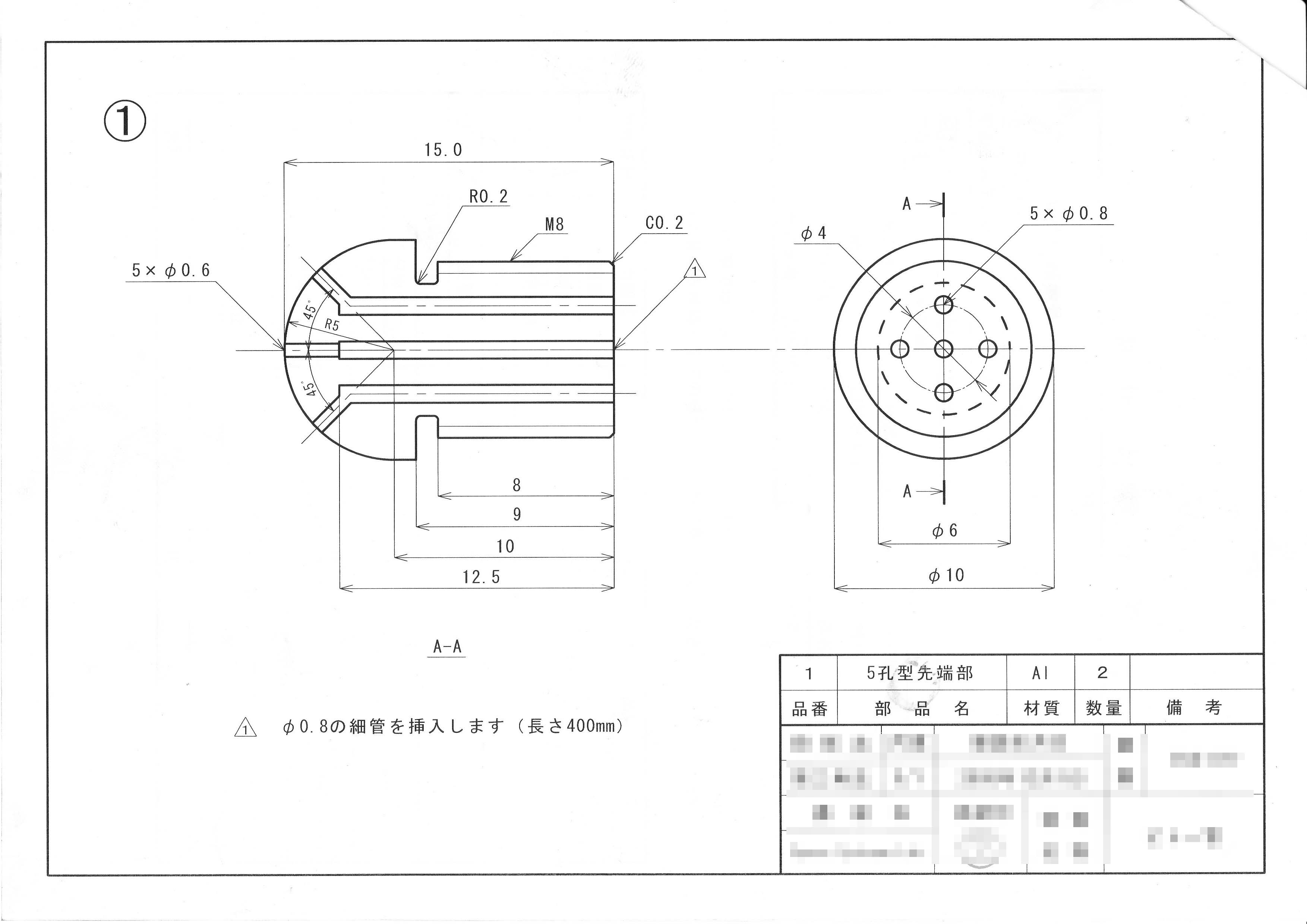

図面はコチラ↓
034　本日の一品（081216）
