2013年10月30日

391　壁

こんなの作りました。
391　壁

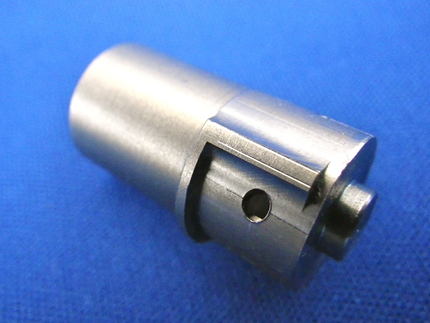

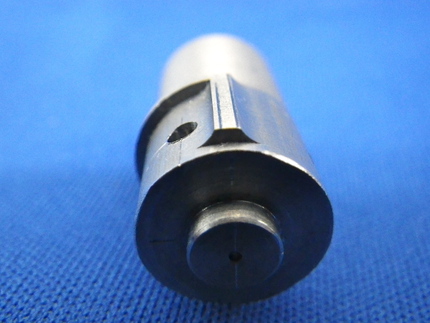

突起のある方に「コ」の字形に壁があります。
流体が混ざらないように分けたいようです。
旋盤ではここまで加工できませんので、フライスのお仕事です。
391　壁391　壁

図面を正確にカタチにすることはできません。
391　壁

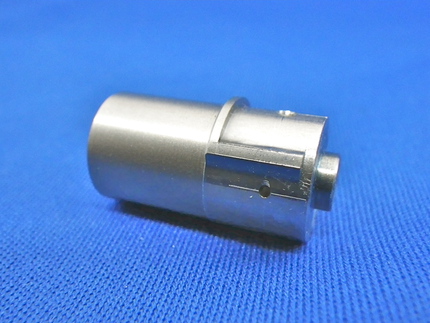

壁の立ち上がり部がエンドミルの円弧になっています。
90度倒して立ち上がり面を削ればかなり近くなるのですが、そこまでの必要もないかと。。。face11

391　壁
