› V=πdn/1000 › 本日の一品

2023年12月19日

939 本日の一品(20231219)

品名:PCB remover tool
材質:SUS304
加工機械:NCフライス盤、ワイヤー放電加工機
加工時間:4時間
メモ:外寸110×75、ピン径3ミリ。5ミリの板材からピンを残して削り込んだ後にワイヤー放電で輪郭を切断。ピンを打ち込みで良かったんじゃないかな。



  続きを読む


Posted by iso at 18:00Comments(0)本日の一品

2023年02月03日

901 本日の一品(20230203)

品名:imoneji
材質:銅
加工機械:旋盤、フライス盤
加工時間:1時間
メモ:直球なネーミングface11 留め栓に使うらしい





Posted by iso at 18:00Comments(0)本日の一品

2022年11月18日

890 本日の一品(20221118)

品名:
材質:銅
加工機械:フライス盤、ボール盤
加工時間:2.5時間
メモ:ポケットの深さ25ミリ、コーナーR2ミリ





Posted by iso at 18:00Comments(0)本日の一品

2022年08月16日

876 本日の一品(20220816)

品名:銅板
材質:銅
加工機械:ワイヤー放電加工機
加工時間:2時間
メモ:R3とR4。凸も凹も必要とのこと。






Posted by iso at 18:00Comments(0)本日の一品

2022年06月03日

864 本日の一品(20220603)

品名:Ni棒
材質:ni
加工機械:旋盤
加工時間:3時間(6本)
メモ:M4のダイスでクルクルっと行く予定でしたが、粘くて切り屑がダイスにこびりついて難儀しました






Posted by iso at 18:00Comments(0)本日の一品

2022年03月22日

856 本日の一品(20220322)

品名:PCB_below_antenna , Plan A internal board
材質:PCB
加工機械:NCフライス盤
加工時間:4.5時間
メモ:素材をサンドウィッチ状に挟んで加工しました。








Posted by iso at 18:00Comments(0)本日の一品

2021年09月02日

827 本日の一品(20210902)

品名:熱伝導測定容器
材質:銅
加工機械:NCフライス盤
加工時間:8.5時間
メモ:NCだと便利。外側は島残し、内側はポケット加工。






Posted by iso at 18:00Comments(0)本日の一品

2021年07月29日

821 本日の一品(20210729)

品名:Top-Plate
材質:PEEK
加工機械:NCフライス盤
加工時間:3.5時間
メモ:




Posted by iso at 18:00Comments(0)本日の一品

2021年04月30日

806 本日の一品(20210430)

品名:nozzle
材質:無酸素銅
加工機械:旋盤、ワイヤー放電加工機
加工時間:3時間
メモ:端面だけ旋盤で加工して、穴の円錐はワイヤ放電でくり抜き。





Posted by iso at 18:00Comments(0)本日の一品

2021年01月29日

796 本日の一品(20210129)

品名:変位拡大部分
材質:A2017
加工機械:ワイヤー放電、フライス盤
加工時間:ワイヤー放電1.5時間、フライス盤0.5時間
メモ:最薄部は1mm。フライスで削り出しとなるとジグとか色々と作らなくてはならず、かなりの時間を要したはず。









Posted by iso at 18:00Comments(0)本日の一品

2019年08月26日

723 本日の一品(20190826)

品名:基準プレート
材質:S50C
加工機械:フライス盤、ワイヤー放電加工機
加工時間:
メモ:四角い板からボス部分と中心穴をフライスで彫り込んでWEDMでスリット加工後、外周カット





Posted by iso at 18:00Comments(0)本日の一品

2019年07月01日

713 本日の一品(20190701)

品名:Bolt Torque Plate
材質:S50C
加工機械:ワイヤー放電加工機(WEDM)、NCフライス盤
加工時間:3時間
メモ:大きい方の全長が140mm、小さい方が120mm。最薄部の厚さ2mm








Posted by iso at 18:00Comments(0)本日の一品

2019年04月01日

702 本日の一品(20190401)

品名:流動型01
材質:SS400
加工機械:ワイヤー放電加工機(WEDM)
加工時間:0.5時間(WEDMのみ)
メモ:2ミリ厚の板に1ミリの深さでポケット加工してあります。そこにWEDMで櫛形を加工。




  続きを読む
タグ :SS400WEDM


Posted by iso at 18:00Comments(0)本日の一品

2019年01月11日

688 本日の一品(20190111)

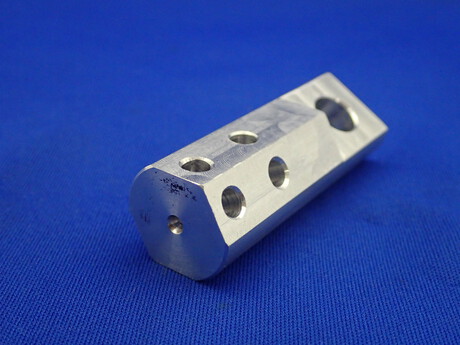

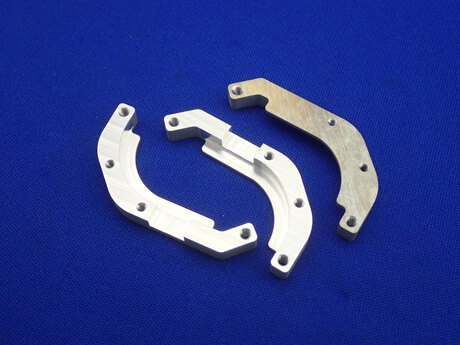

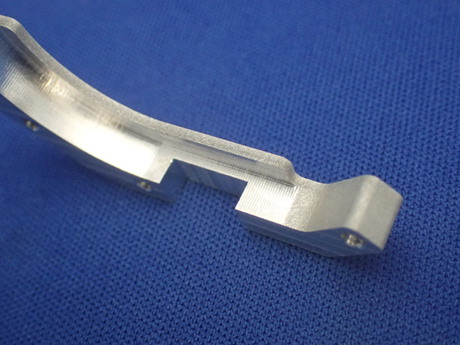

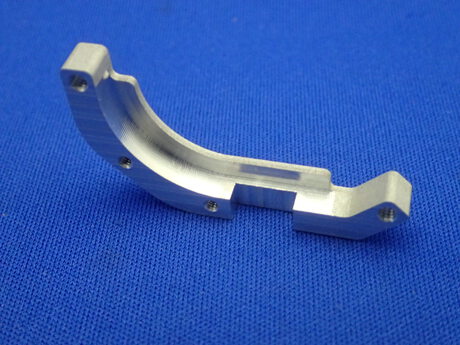

品名:アーム部品
材質:A2017
加工機械:NCフライス盤
加工時間:3時間+2時間
メモ:この2パーツでものをつかむ構造のようです。






Posted by iso at 18:00Comments(0)本日の一品

2018年09月28日

671 本日の一品(20180928)

品名:傾斜ステージアーム
材質:A2017
加工機械:ワイヤー放電加工機、NCフライス盤
加工時間:3時間
メモ:WEDMが来てからこんな加工も楽になりました。







Posted by iso at 18:00Comments(0)本日の一品

2018年08月03日

663 本日の一品(20180803)

品名:銅ブロック下部
材質:C1100
加工機械:NCフライス盤
加工時間:5時間
メモ:外側4面は黒皮のまま未加工



タグ :フライス


Posted by iso at 18:00Comments(0)本日の一品

2018年07月12日

659 本日の一品(20180712)

品名:治具
材質:PEEK樹脂
加工機械:CNC旋盤、汎用旋盤
加工時間:2.5時間
メモ:外径80mm、厚さ5mm







Posted by iso at 18:00Comments(0)本日の一品

2018年07月02日

657 本日の一品(20180702)

品名:センサーステイ
材質:A2017
加工機械:CNC旋盤
加工時間:3時間
メモ:内径40mm、外径80mm、厚さ16mm




タグ :A2017


Posted by iso at 18:00Comments(0)本日の一品

2018年06月04日

652 本日の一品(20180604)

品名:外側保護カバー/内側保護カバー
材質:PTFE
加工機械:NCフライス盤
加工時間:4+4時間(ジグ製作+8時間)
メモ:




Posted by iso at 18:00Comments(0)本日の一品

2018年05月11日

648 本日の一品(20180511)

品名:梁
材質:YAG300
加工機械:旋盤、フライス盤、ボール盤、ワイヤー放電加工機
加工時間:3時間
メモ:全長166mm、四角11mm、先端部φ10を7mm厚の太鼓状に。






Posted by iso at 18:00Comments(0)本日の一品
