274 異形物

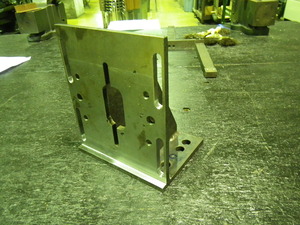

イケール状の製品を追加工します。

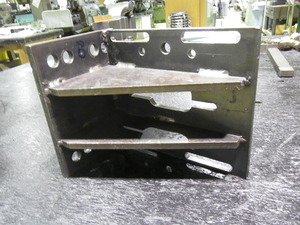

裏から

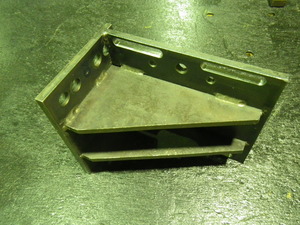

横から


どうやって固定しますかね・・・
イケールのように立てて横フライスで加工。
加工面が向こう側(裏側)になるのでやりにくいなぁ。。。

そこで

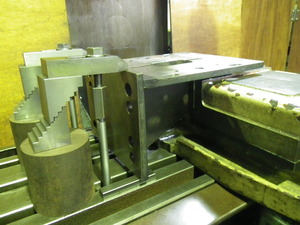

こうやってみました。

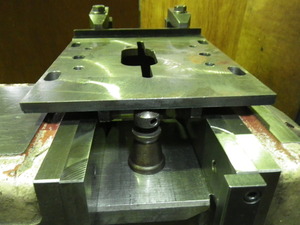

裏側のリブをバイスで掴んで、レベル出しました。

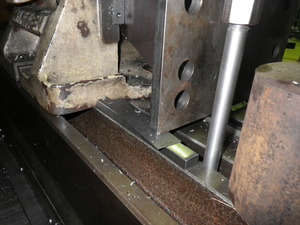

バイス側には、豆ジャッキ入れてレベルを調整します。


前後のレベルは、敷き金で調整しました。



これで、面加工と長穴を加工できましたface02
思ったよりしっかりと固定できていました。
