592 つば付き

前回の続きです。

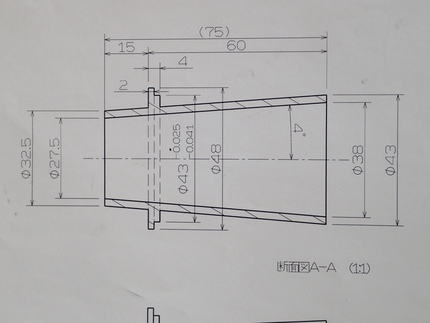

テーパ面は1つだけど途中にツバが付いて厄介。

最後はどこを掴めばいいんだろ⁈

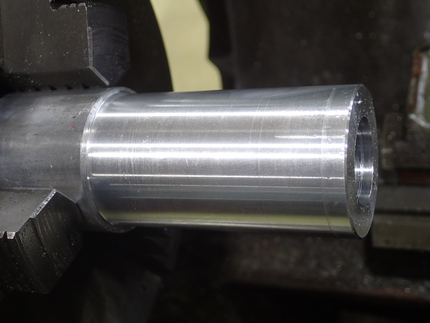

まずは、外形を荒削り。ドリルで下穴加工。


図面右側の大口径側の内外を仕上げます。
ツバのφ48の外径も仕上げておきます。
突っ切り落として反対側。

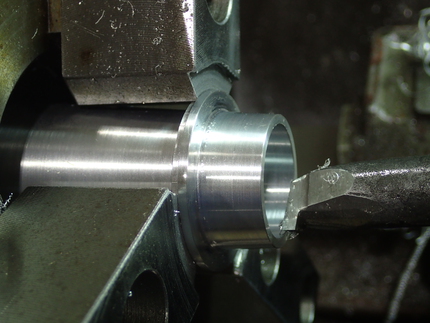

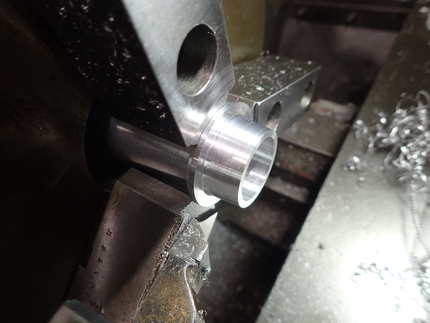

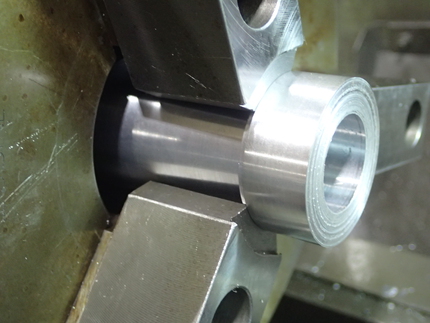

ツバのφ48の部分を1.5mmほど生爪でチャッキング。

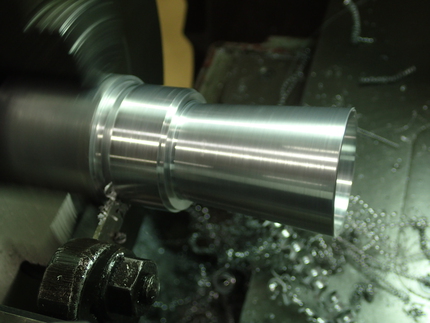

外径のテーパを仕上げれば出来上がり。


内径を測定すると少し違っていたので再度加工。

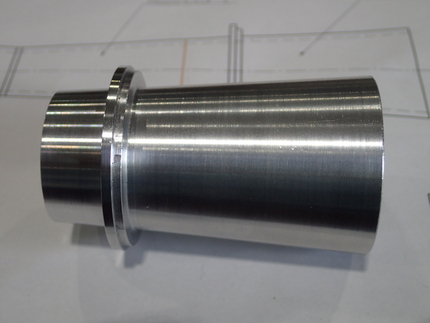

出来上がりface16

ツバありとなしどちらも同じくらい手間がかかりますねface14
それなのに。。。

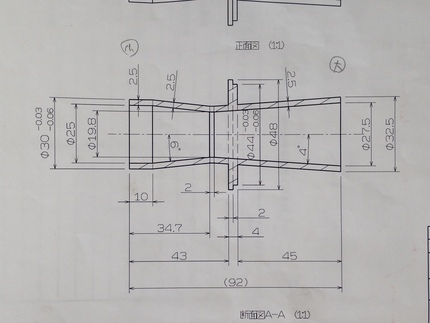

こんなのきましたface08


ツバありとツバなしの面倒な部分を合わせてみました。みたいな。。。orz

この話は、しばらく取っておきます。
時期が来たらおしらせします。
