577 やっちまった

前回のコの字、完成と思われたのですが端面にネジ穴があるよ。と言うことで追加工です。

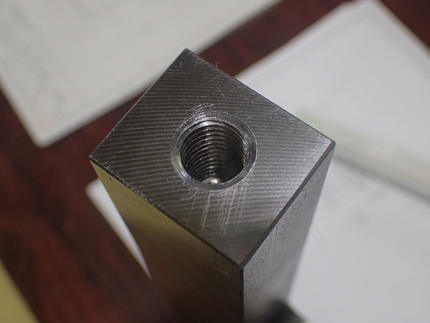

これが正解なのですが、、、
その前に貫通穴とザグリ穴の加工をしていたので、そのままのドリルで穴を開けてしまいましたicon95

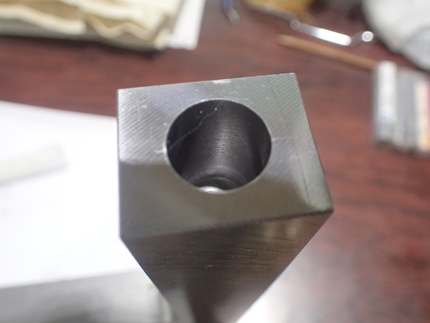

ツルツルですicon41M12なのに12.5の穴ですから引っかかりようがありません。

作り直すのが筋なのですが、、、
次善策として、M14のネジにする、スリーブ打ち込みしてM12にする。。。
学生さんと相談の結果、スリーブ打ち込みしてM12にすることになりました。

この穴をφ16のリーマ加工します。
このリーマ穴に合うようにスリーブを作ります。この時点でM12のネジも立てておきました。

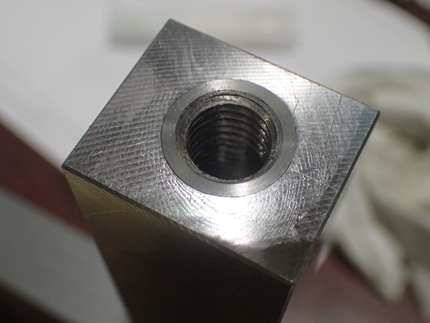

これをツライチまで打ち込みます。

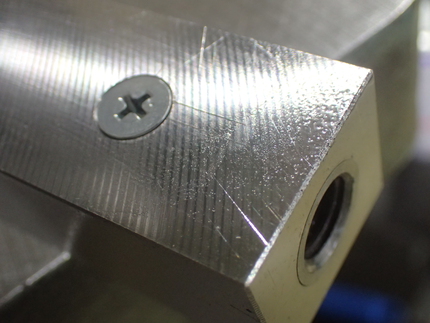

このままでも大丈夫だとは思いますが、大きなトルクで締め付けたり、大きな衝撃で抜けたりズレたりしないようにピンを打ち込みます。
今回はM5の皿ネジを深さ20mmほど入れて縫いました。


今回はこれで勘弁してくださいface07
このようなことがないように十分注意して作業します。
