565 端面溝

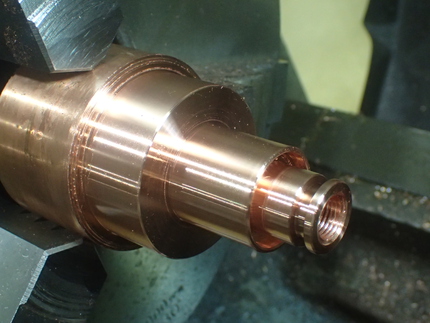

出来上がりの写真です。
段付部分の端面に溝が入っています。
Oリング溝ではなくて冷却のための冷媒を流す溝だそうです。そんなに精度はいらないということですねface11


この部分の加工は一手間かかります。
それ用のバイト(刃物)を準備しないといけませんから。

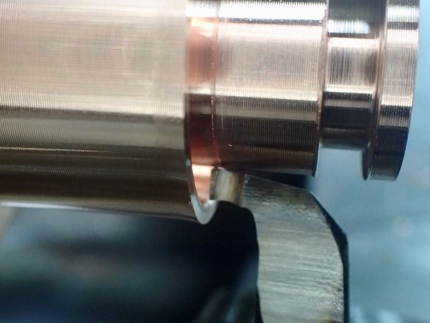

今回は穴グリ用のバイトを改造して使用しました。
溝の内径が16ミリ、溝幅が2.5ミリです。
溝幅はサイズを測りながら広げていきました。
