511 斜め穴

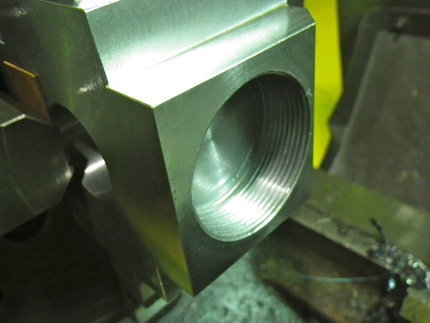

汎用旋盤でネジを切っています。
四角くなる前に両端の穴加工を終らせて、フライスで4面加工。

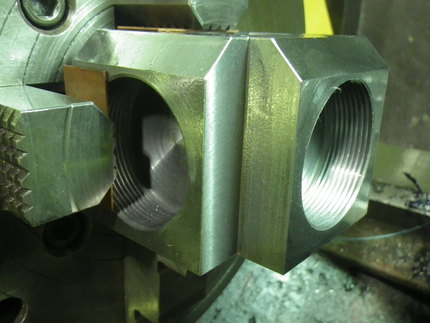

その後、四つ爪でチャッキングしてネジ加工


これを4面に加工します。


これで旋盤での加工は終わり。
再びフライスに戻って斜め穴加工
はじめに穴の中心位置をケガいておきます。

角度をつけてバイスで固定してケガキとドリル位置を合わせます。


エンドミルでフラット面を作ります。


センタ穴を開けます。


ドリルで穴を貫通させます。

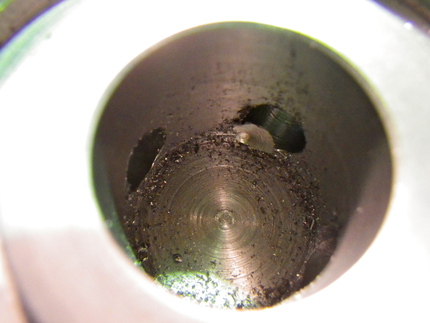

裏側から見てみると

無事につながったようです。
出口側も斜面に出てくるので要注意です。

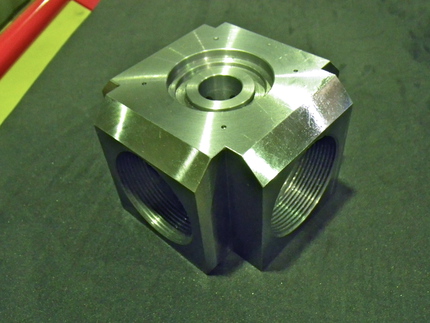

完成!

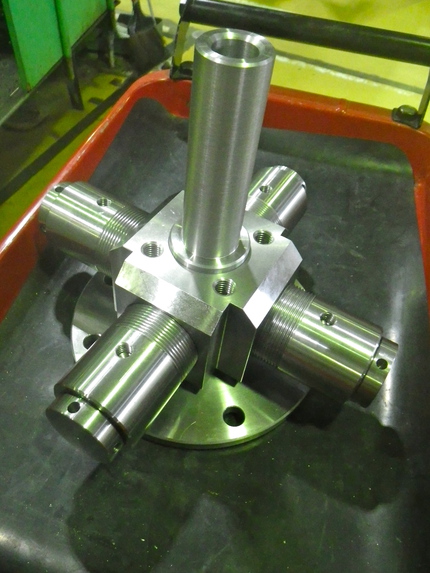

他の部品と組み合わせてこうなるようです。
