450 異型物





鋳造品など平滑な面がないと取り付けや加工で苦労します。
基準にもならないので寸法の決定にも影響します。

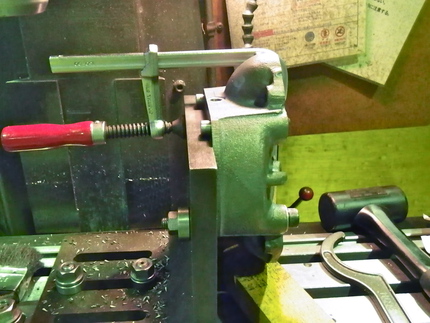

イケールに固定して穴加工

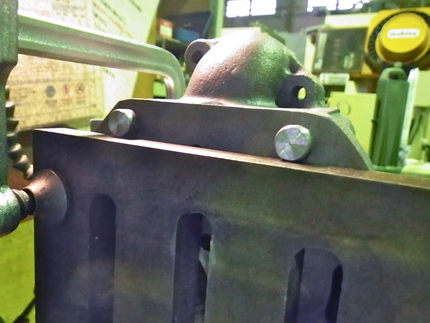

すでに加工されている穴を基準に位置を決めています。
並びを出しやすいように穴にピンを入れてセット。

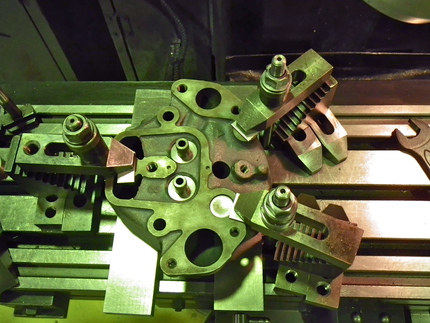

次にテーブルに押さえ金で固定。

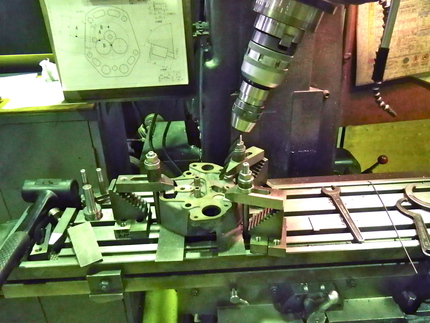

飛び出している2本の筒で一決め。


ヘッドを20度傾けて穴加工。



たった2つの穴を加工するだけですが、手間ひまがかかっています。
