403 重厚長大

先の2つをボルトで締結して一体にします。50キロ超icon59
締結部分はズレが無いようにテーパピンが打ち込まれます。

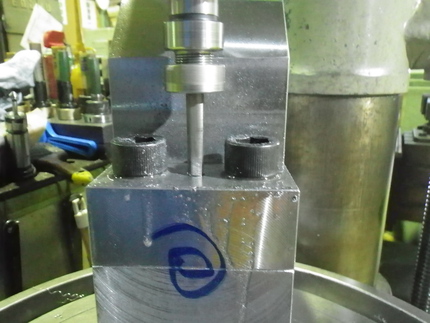

そのためのテーパ穴加工


そのまま旋盤に運んで4つ爪でチャッキング。

予め直立ボール盤で50ミリのドリル穴を加工しています。(ウチには50mmまでのドリルしかないので。)

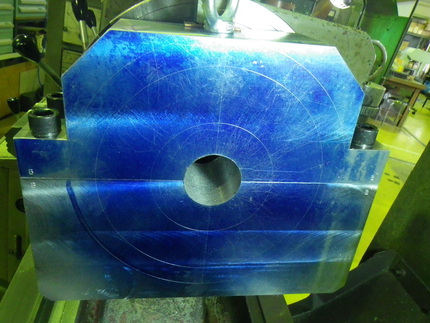

旋盤で穴を繰り広げていきます。

アンバランスがひどいので高速で回すのはためらわれます。face14

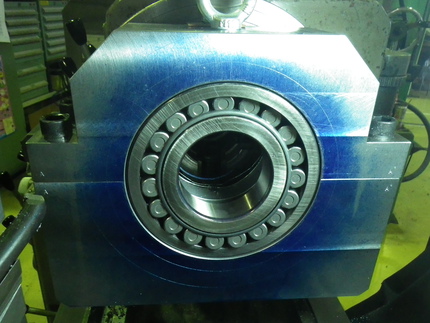

外径170mmのベアリングが入ります。

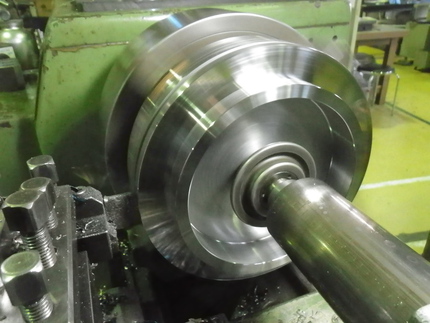

ベアリングカバーも大きくなります。


これにはまる軸も大振りです。

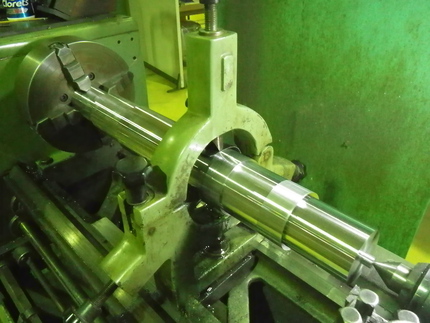

φ90×650


その軸からぶら下がるプレートも、、、

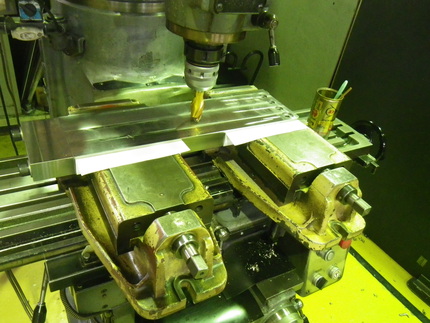

バイス2連で加工中



いやはやなんとも、、、な感じですねface10
