396 思いつき

円柱状の製品の端面にネジ穴の加工をします。
まずは、穴位置のケガキから。

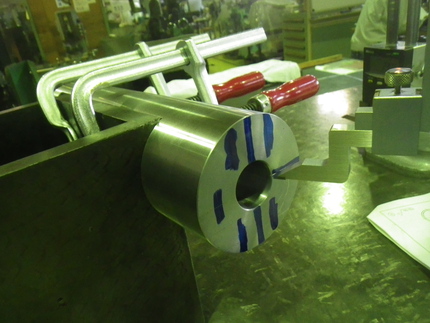

マス型ブロックにシャコ万で固定してハイトゲージで穴位置にケガキ線を入れていきます。
平面加工されている部分がウマいことマス型ブロックの面にはまりました
はまらなかったら面を基準に平行出しをする作業に一手間かかるところでしたface11
この方法を思いつくかは経験の差と言うところでしょうか。。。

マス型ブロックは各面が直角に加工されいるので、そのまま倒すと直行する線を描くことができます。

そのままボール盤に持って行って穴加工です。
テーブルからはみ出ているのでマス型ブロックとテーブルをしっかりクランプしてドリリング。
